透過火焰測溫紅外測溫儀DT40F
規格：DT40F
單位：臺
瀏覽次數：7774
性能標簽：
穿透火焰測溫的紅外測溫儀DT0F , 二線制, 波長3.9 μm , 測溫范圍300~1300°C , 400~1400 °C , 500~2500 °C,
產品詳細描述
主要特征：
- 二線制紅外測溫儀
- 透過或穿透火焰測溫
- 只測量火焰后面物體的溫度，不測量火焰溫度
主要應用點：
- 鋼鐵、玻璃和陶瓷、熱加工工業
- 造紙和包裝工業
- 各類窯爐測溫應用
- 化工、金屬加工行業
- 食品行業、熱焊接加工等
主要性能：
| 穿透火焰測溫的紅外測溫儀DT40F，帶USB通信接口 | |||||
| 型號 | DT40F | ||||
| 溫度范圍 | 300~1300 °C | ||||
| 400~1400 °C | |||||
| 500~2500℃ | |||||
| 光譜范圍 | 3.9 μm | ||||
| 光纖探頭 | 不是 | ||||
| 光學鏡頭 | 固定焦距，最小可測直徑為2mm | ||||
| 距離系數 | 40 : 1或 50 : 1 | ||||
| 測量誤差 | 1.0% | ||||
| 重復精度 | 0.5% | ||||
| 響應時間 | 60ms | ||||
| 發射率 | 0.200~1.000 | ||||
| 存儲方式 | 最大值 /最小值存儲 | ||||
| 輸出信號 | 4~20 mA,溫度線性 | ||||
| 通信接口 | 電隔離USB通信接口,用于調整參數和數據傳輸、無需供電 | ||||
| 瞄準方式 | 綠色LED瞄準燈或紅色激光瞄準 (附件) | ||||
| 軟件 | Windows.下軟件PYROSOFT Spot，具有獨特的Excel報表輸出功能和Word報告功能 | ||||
| 可調參數 | 通過通信接口和軟件可調 (發射率,響應時間,溫度單位℃或 °F,存儲方式,子測溫范圍) | ||||
| 供電電源 | 24 V DC ± 25 % ;和12V~30VDC (瞄準燈) | ||||
| 操作溫度 | 0 ℃ ~70 ℃ (紅外測溫儀),可達250 ℃ (光纖電纜和光纖探頭) | ||||
| 外殼和尺寸 | 不銹鋼外殼，帶3針或5針插頭連接器，螺紋M40x1.5，長125mm，安全等級IP65 | ||||
| 機械附件、電氣附件、光學附件 | |||
| 連接電纜 | 長度: 2m, 5m, 10m, 15m, 20m, 25 m 或 30 m | ||
| USB連接電纜 | 1.8m屏蔽電纜 | ||
| 供電電源 | 24 VDC, 0.6 A | ||
| 安裝支架 | 固定式 或 可調式 | ||
| 空氣吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar,無油 | ||
| 水冷套 | 帶集成空氣吹掃器和安裝支架 | ||
| 真空法蘭 | KF16，帶氟化鈣窗口 | ||
| 激光瞄準燈 | 適配器 | ||
參見：40系列機械附件安裝組合
|
光學系數V、VI、VII、VIII |
||||||||
| 光學系數V (聚焦點在a=100mm測量距離) | ||||||||
| 測量距離a(mm) | 0 | 50 | 100 | 150 | 200 | 250 | 300 | |
| 測量光斑直徑M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 8.5 | 2.0 | 10.5 | 19.0 | 27.5 | 36.0 | |
| DT 40F、DT 44F | 15.0 | 8.0 | 2.5 | 11.3 | 20.0 | 28.8 | 37.5 | |
| DT 40G、DT 44G | 15.0 | 8.0 | 2.5 | 11.3 | 20.0 | 28.8 | 37.5 | |
| 光學系數VI (聚焦點在a=300mm測量距離) | ||||||||
| 測量距離a(mm) | 0 | 100 | 200 | 300 | 400 | 500 | 600 | |
| 測量光斑直徑M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| DT 40F、DT 44G | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| DT 40G、DT 44G | 15.0 | 12.0 | 9.0 | 6.0 | 13.0 | 20.0 | 27.0 | |
| 光學系數VII (聚焦點在a=800mm測量距離) | ||||||||
| 測量距離a(mm) | 0 | 200 | 400 | 600 | 800 | 1000 | 1200 | |
| 測量光斑直徑M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| DT 40F、DT 44G | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| DT 40G、DT 44G | 15.0 | 15.3 | 15.5 | 15.8 | 16.0 | 23.8 | 31.5 | |
| 光學系數VIII (聚焦點在a=1200mm測量距離) | ||||||||
| 測量距離a(mm) | 0 | 100 | 300 | 600 | 900 | 1200 | 1500 | |
| 測量光斑直徑M(mm) | ||||||||
| DT 40L、DT 44L | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
| DT 40F、DT 44G | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
| DT 40G、DT 44G | 15.0 | 15.0 | 16.5 | 18.8 | 21.0 | 24.0 | 33.8 | |
軟件：
1. 紅外測溫儀參數設置和數據記錄軟件：PYROSOFT Spot
2. 紅外測溫儀參數設置、數據記錄、聯網專業版軟件：PYROSOFT Spot Pro
參數設置和顯示用手持式編程器

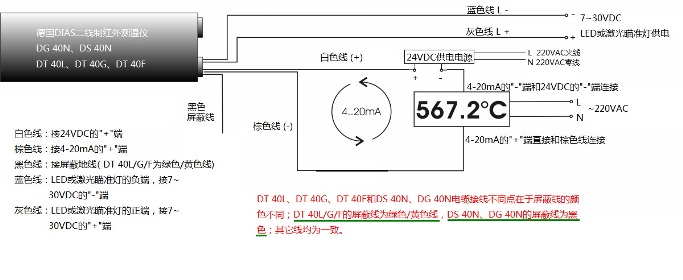

DT40F接線示意圖：
