PV640LC , 長波紅外熱成像儀 , PYROVIEW 640L Compact
規格：PYROVIEW 640L Compact，測溫范圍：–20°C~500°C；可選擴充到1200°C
單位：臺
瀏覽次數：8884
性能標簽：
PYROVIEW 640L Compact+ , 高像素長波紅外熱像儀 , 紅外相機 , 測溫范圍–20°C~500°C , 可選擴充到1200°C , 波長8~14μm
產品詳細描述
長波(8~14微米) ; 高像素(640*480像素)

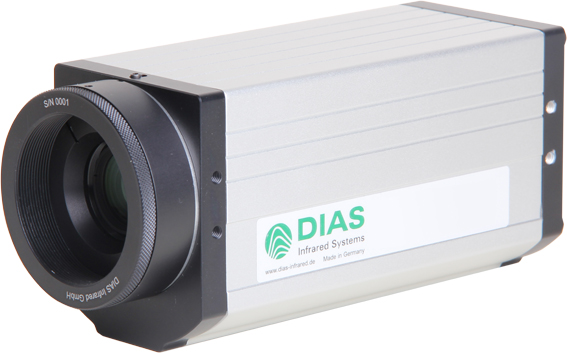

PYROVIEW 640L Compact
特征
• 測溫范圍：–20°C~500°C；可選擴充到1200°C
• 幀頻：50Hz
• 非制冷紅外熱輻射計，640×480像素
• 手動調焦，電動調焦
• 不同視場角的鏡頭
• 通過Gigabit以太網實時采集和傳輸數據(最大50Hz)
• 可選無計算機獨立工作
• 觸發測量
• 報警和閾值監視
• 較大的動態范圍、16位A/D轉換
• 二年質保期
• 客戶系統解決方案，可帶修正的硬件配置和軟件
• 需出口證書

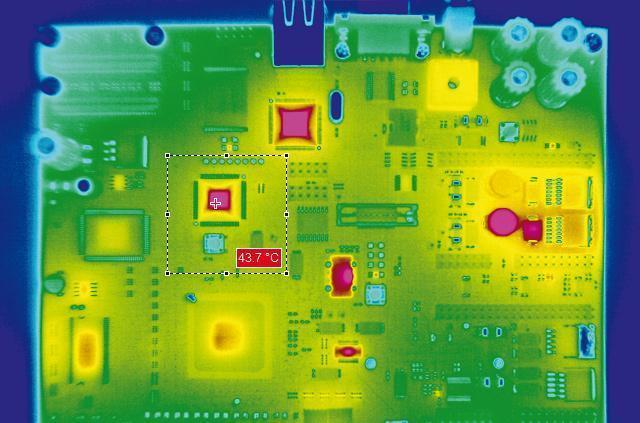

PYROVIEW640L Compact, 拍攝的印刷電路板熱像圖
軟 件
PYROSOFT軟件適合Windows®下使用，有瀏覽版Viewer、Compact版、專業版Professional、適合用戶開發環境的DAQ版、基本版Basic、適合參與控制的控制版Control；該系列軟件功能強大，允許用戶記錄、存貯、瀏覽測量數據和熱像圖，允許用戶操縱和控制熱像儀。主要特征如下：
• 實時數據記錄
• 分區定義、報警監視、閾值監視
• 趨勢分析
• 數據輸出(正文、位圖、視頻格式)
• 通過PROFIBUS總線、模擬量和數字量輸入/輸出、其它類接口進行過程控制。
用戶可以通過編程接口(Windows®-DLL) 編程，用于用戶的系統集成。
性能指標
| 技術數據 | |
| 型號 | PYROVIEW 640L Compact |
| 測溫范圍 | 范圍1: -20~120°C |
| 范圍2: 0~500°C | |
| 可選 | |
| 范圍1: -20~120°C | |
| 范圍2: 0~500°C | |
| 范圍3: 300~1200°C | |
| 像素 | 640 x 480 |
| 探測器 | 非制冷紅外熱輻射計陣列 |
| 視場角 | 30°×23°, 測量距離>20 cm, 空間分辨率1.0mrad |
| 60°×47°, 測量距離>20 cm, 空間分辨率1.8mrad | |
| 18°×14°, 測量距離>1.5 m, 空間分辨率0.5mrad | |
| 調焦方式 | 手動調焦 或 電動調焦 |
| 測量誤差 | 2 K (測量溫度< 100°C) 或 2% 測量值(°C) |
| NETD | 0.08K (30°C, 50Hz, 范圍1) |
| 測量頻率 | 50Hz |
| 響應時間 | 40ms |
| 通信接口 | 千兆以太網(實時, 最大50Hz) |
| 數字輸入 | 2路電隔離輸入（觸發） |
| 數字輸出 | 2路電隔離輸出（報警） |
| 接頭 | 圓形插頭HR10A (12針, 操作電壓, 數字輸入和輸出), 圓形插座M12A (以太網) |
| 供電電源 | 12V~36VDC，一般10VA |
| 重量 | 約1.6 kg |
| 外殼 | 鋁制緊湊型外殼IP54 |
| 尺寸 | 85mm(W)×175mm(L)×107mm(H) |
| 存貯溫度 | IP54外殼: –10~50°C ; IP65外殼: –25~150°C |
| 運行溫度 | –20~70°C, 最大相對濕度95% |
| 軟件 | Windows ®下控制和成像軟件PYROSOFT, 軟件也可以按照要求定制 |
