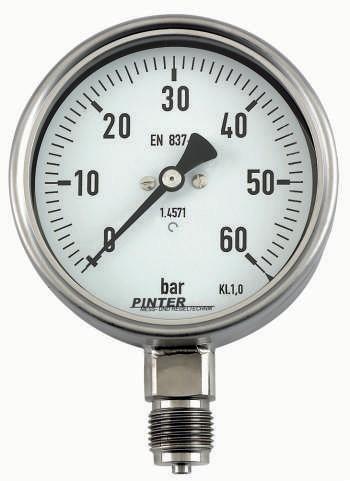

P1 系列波登管壓力表

規格：P1系列壓力表

單位：

瀏覽次數：4714

性能標簽：

P1 系列波登管壓力表 , 壓力范圍 -1...0 ~ -1 ~ +15bar, 0 - 0.6 ~ 0 - 4000bar

產品詳細描述

P1系列壓力表有1個波登管壓力傳感元件。

根據壓力范圍不同，分別裝配有C型管(≦40bar)或螺旋管(≧40bar)。
接觸介質部件根據介質不同，可用不銹鋼或黃銅 / 銅合金。

應用

用于液體和非結晶氣體、粘度不高的介質的工業壓力測量。

標準型

刻度盤尺寸:  63, 100, 160 mm
壓力范圍 (EN 837-1/5):  -1...0 ~ -1 ~ +15bar, 0 - 0,6 ~ 0 - 4000bar
過壓安全性:  1.3倍滿刻度

材料

刻度盤和指針：鋁
外殼：不銹鋼AISI 304 (1.4301) 接觸介質部件 不銹鋼AISI 316Ti (1.4571) 窗口 安全玻璃
溫度：
介質（不銹鋼型號)   -20°C ~ +130°C
介質（黃銅型號)       -20°C ~ +60°C
調節溫度                                      +20°C
溫度偏差：        < 1.0%滿刻度/20°C
精度 (EN 837-1/6)：NG 63 1.6級, NG 100 1.0級, NG 160 1.0級
過程連接 (EN 837-1/7.3)：NG 63 1/4” BSP m. (底部或背部) , NG 100 1/2” BSP外螺紋, NG 160 1/2” BSP外螺紋
防護等級(EN 60529) ：IP 54和更高
重量： 約0.2 - 1.5 kg (根據型號)

可選

材料
接觸介質部件：黃銅 / 銅合金
窗口：儀表用玻璃塑料, 丙酸玻璃
填充液：甘油, 石蠟凡士林
節流閥：節流螺桿
安裝： 支架安裝，壁式安裝
特殊螺紋： NPT, UNF, HD
特殊材料：外殼, 指針和內部零部件
特殊刻度：按要求提供
切換接觸器：按要求提供

其它可選

可調指針、最大指針、阻尼軸、無硅樹脂、氧氣清潔、特殊安裝、標定型、安全型(EN 837-1/9.7.2)、不同的化學密封

安裝及尺寸圖

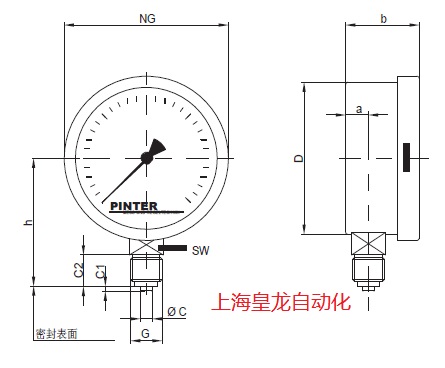

底部安裝及尺寸

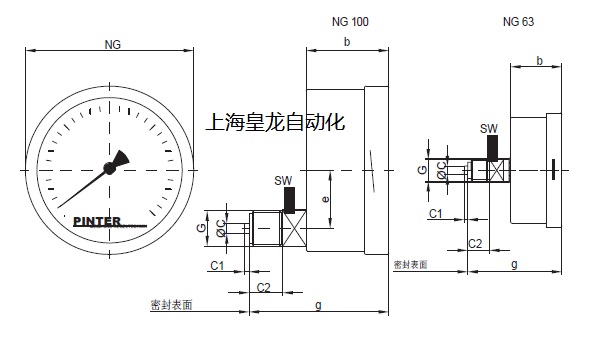

背部安裝及尺寸


尺寸表
